LCT64415KU是一款三相、無傳感器FOC控制直流無刷馬達驅動IC，內置驅動及6路MOS。芯片高度集成電機控制所需部件，所需外圍元器件少，噪聲低，電機轉矩脈動小，適合落地扇、散熱風扇、空調水泵等應用場景。

內置EEPROM，可配置客戶電機參數、啟動和調速方式。調速接口可選擇PWM、模擬輸入、UART調節電機轉速，集成轉速指示功能，可通過FG引腳或UART接口實時讀取電機轉速。速度控制方式可選擇恒轉速、恒電流和恒功率，具有電機轉速指示功能，集成過流、欠壓、過壓、過溫、缺相、堵轉等多種保護模式。

一、應用電路

二、調試上位機參數設定

LCT64415KU采用標準UART通訊協議。用戶可通過UART接口對寄存器中的特定電機參數進行重新編程并對EEPROM進行編程，用于幫助優化既定應用的性能。

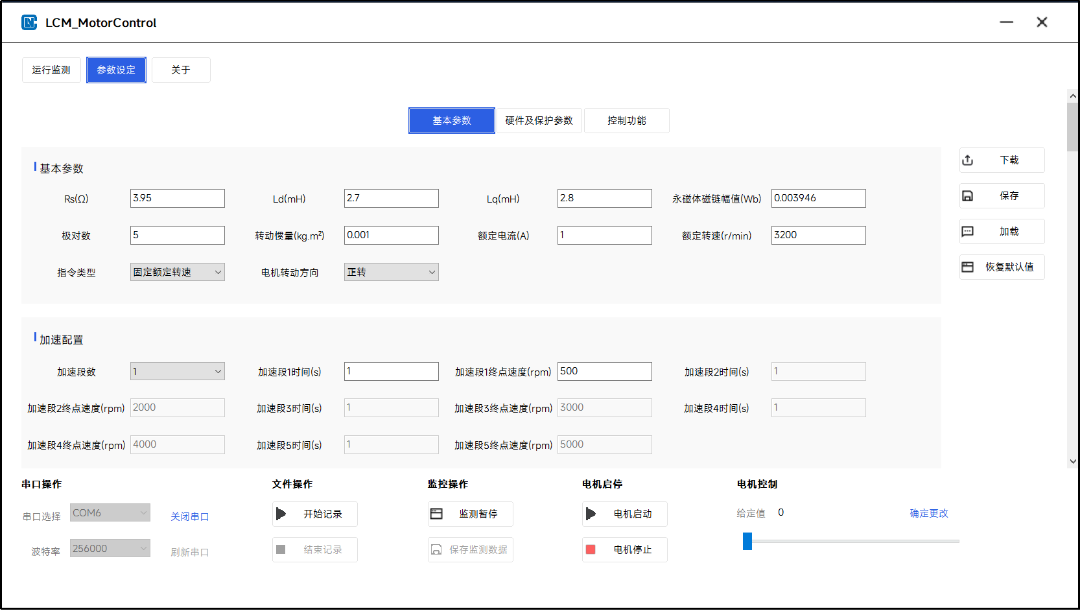

▲上位機參數設定界面

具體調試步驟如下：

1、配置電機基本參數；

2、根據應用配置保護參數；

3、根據應用在控制功能中選擇需要的功能，并調整控制參數；

4、點擊下載將參數下載入芯片。

5、通過狀態檢測界面檢測點擊運行狀態，如電機運行不正常，重復1-4操作。

三、電機運行監測

上位機通過串口實時獲取電機運行狀態，并且在運行監測界面顯示當前狀態（母線電壓、電機轉速、MCU溫度、相電流有效值以及輸入功率）顯示在界面，以便用戶查看。上位機還有波形示波器功能，用戶可在界面選擇需要輸出的波形，實時監控電機參數，并可記錄波形，幫助用戶分析。

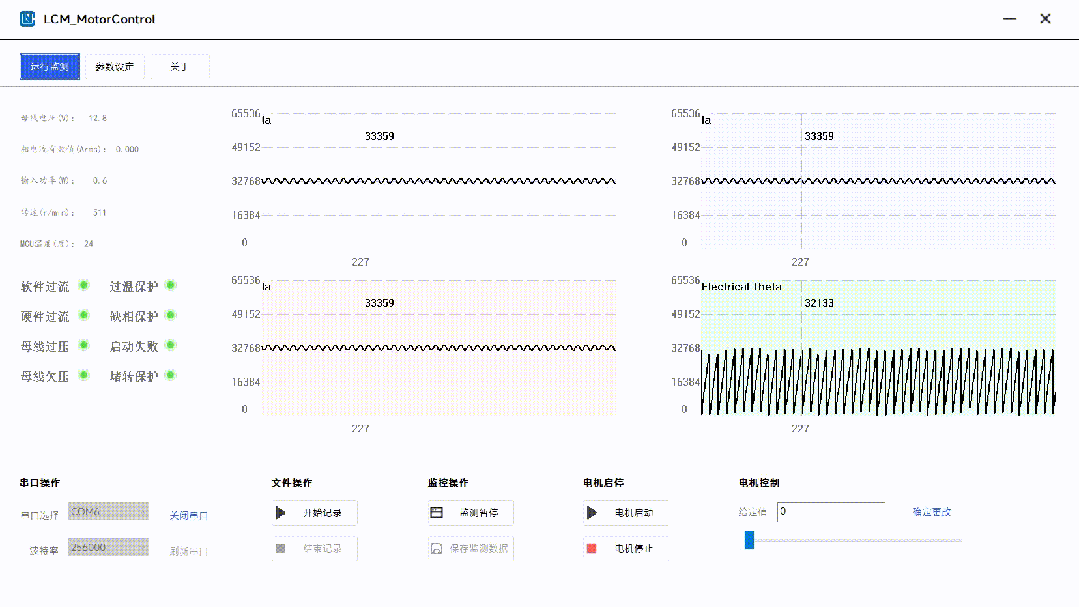

▲上位機運行監測界面
